Cable De Fibra ÓPtica Para Interiores

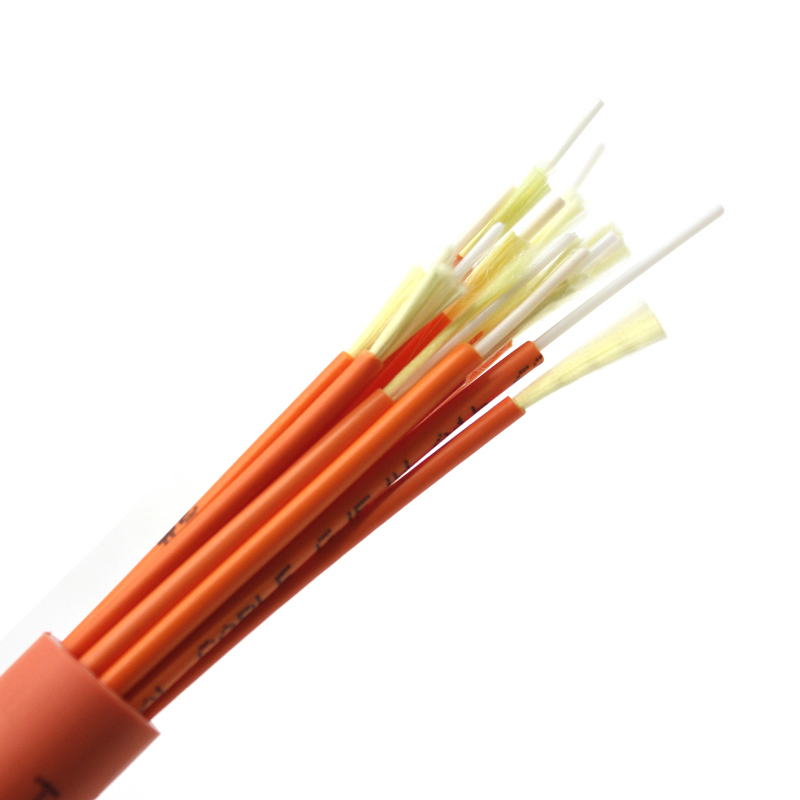

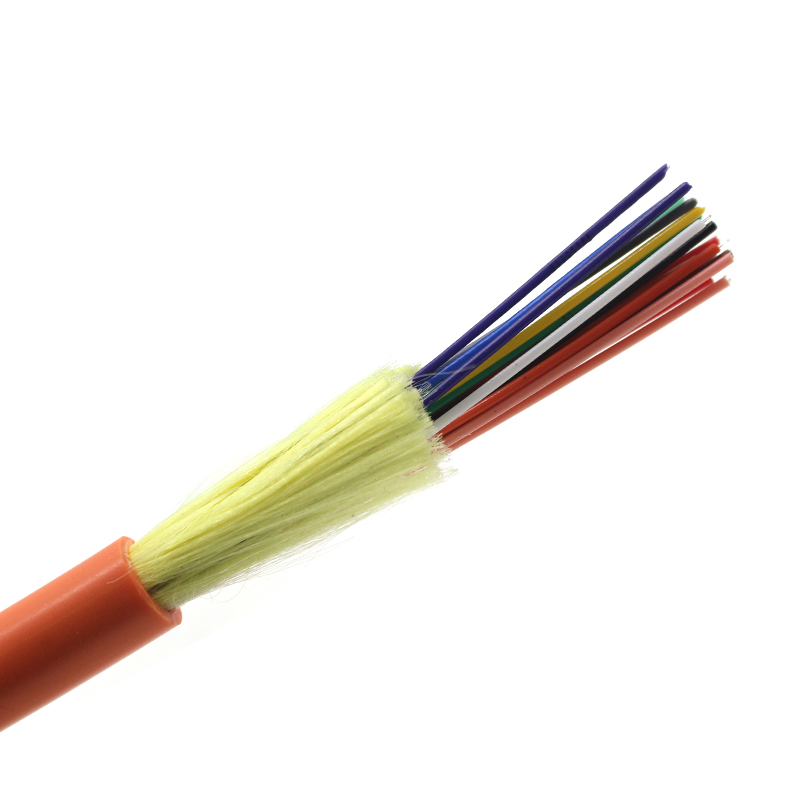

Fotos Parámetros de fibra No. Elementos Unit Especificación OM1 1 Diámetro del campo de modo 850nm um 62±0.5 1330nm um 62±0.5 2 Diámetro del revestimiento um 124.8±0.7 3 No circularidad del revestimiento % ≤0.7 4 Error de concentricidad del revestimiento del núcleo um ≤0.5 5 Diámetro de revestimiento um 245±5 6 Revestimiento de no circularidad % ≤6.0 7 Error de concentricidad revestimiento-revestimiento um ≤12.0 8 Longitud de onda de corte del cable nm λcc≤1260   Parámetros de cable Elemenos Parámetros Recuento de fibras 48core Fibra de amortiguación ajustada Diámetro 850μm±50μm Material LSZH Color Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Aqua Miembro de fuerza Kevlar Chaqueta Diámetro 6.2mm Material LSZH/PVC Color naranja   Características mecánicas y ambientales Elementos Unite Parámetros Tensión (largo plazo) N 200 Tensión (a corto plazo) N 660 Crush (largo plazo) N/10cm 200 Crush (corto plazo) N/10cm 1000 Min. Radio de curvatura (dinámico) mm 20D Min. Radio de curvatura (estático) mm 10D Temperatura de funcionamiento ℃ -20~+60 Temperatura de almacenamiento ℃ -20~+60

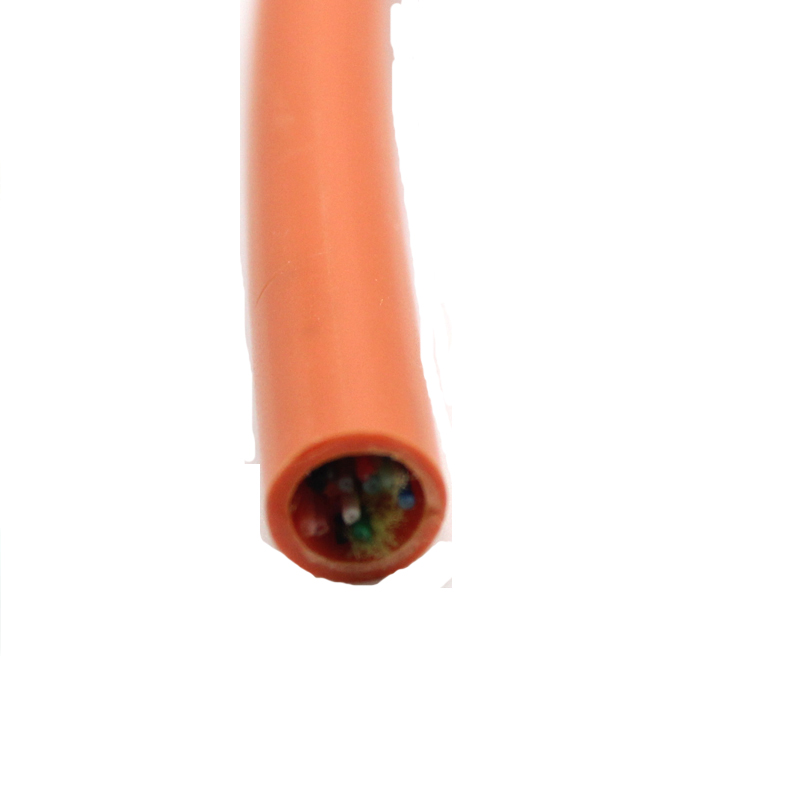

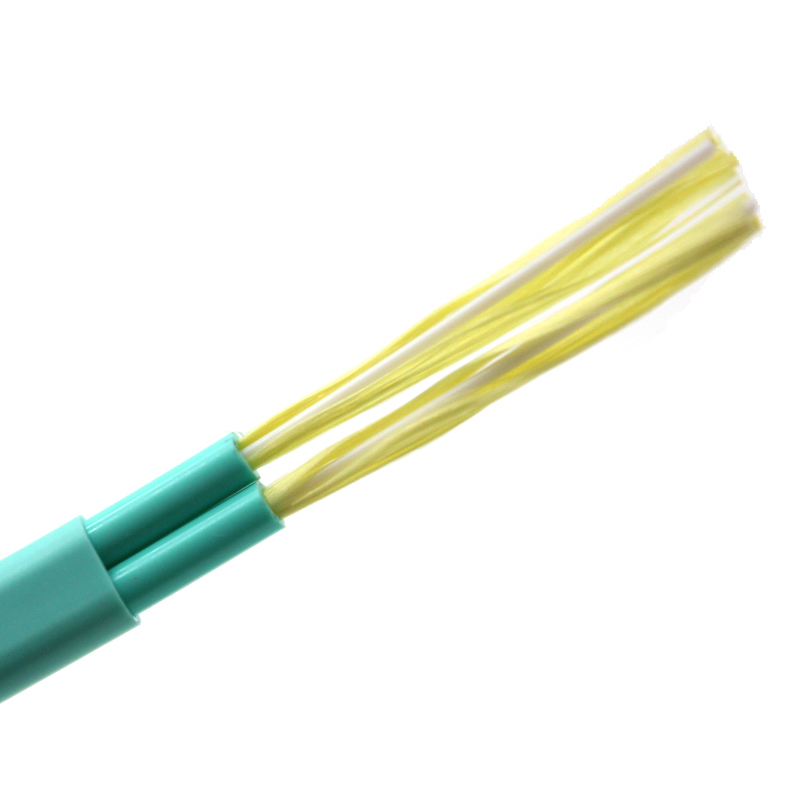

Fotos Parámetros de fibra No. Elementos Unit Especificación OM1 1 Diámetro del campo de modo 850nm um 62±0.5 1330nm um 62±0.5 2 Diámetro del revestimiento um 124.8±0.7 3 No circularidad del revestimiento % ≤0.7 4 Error de concentricidad del revestimiento del núcleo um ≤0.5 5 Diámetro de revestimiento um 245±5 6 Revestimiento de no circularidad % ≤6.0 7 Error de concentricidad revestimiento-revestimiento um ≤12.0 8 Longitud de onda de corte del cable nm λcc≤1260   Parámetros de cable Elemenos Parámetros Recuento de fibras 48core Fibra de amortiguación ajustada Diámetro 850μm±50μm Material LSZH Color Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Aqua Miembro de fuerza Kevlar Chaqueta Diámetro 6.2mm Material LSZH/PVC Color naranja   Características mecánicas y ambientales Elementos Unite Parámetros Tensión (largo plazo) N 200 Tensión (a corto plazo) N 660 Crush (largo plazo) N/10cm 200 Crush (corto plazo) N/10cm 1000 Min. Radio de curvatura (dinámico) mm 20D Min. Radio de curvatura (estático) mm 10D Temperatura de funcionamiento ℃ -20~+60 Temperatura de almacenamiento ℃ -20~+60

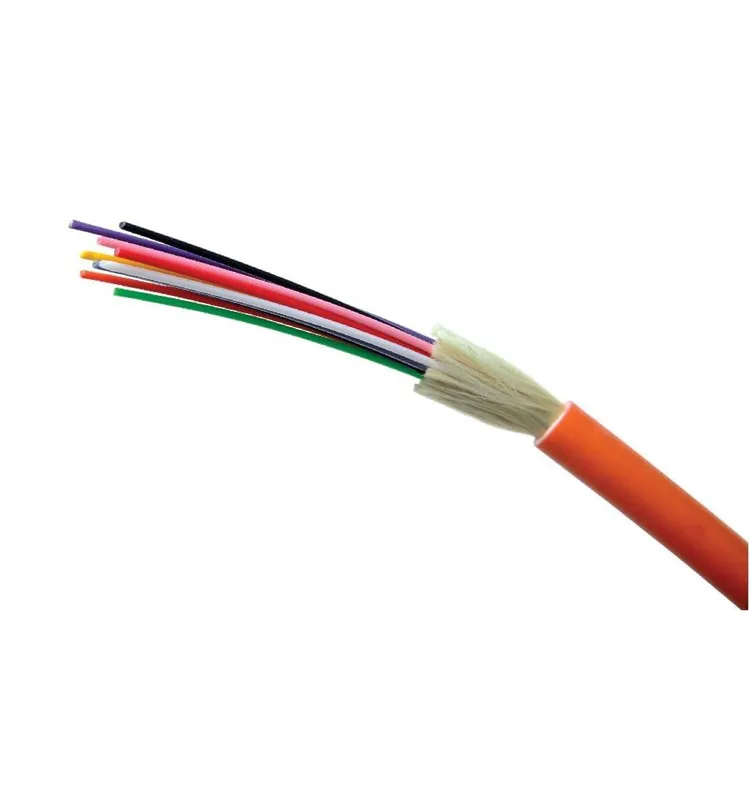

Fotos Parámetros de fibra No. Elementos Unit Especificación OM1 1 Diámetro del campo de modo 850nm um 62±0.5 1330nm um 62±0.5 2 Diámetro del revestimiento um 124.8±0.7 3 No circularidad del revestimiento % ≤0.7 4 Error de concentricidad del revestimiento del núcleo um ≤0.5 5 Diámetro de revestimiento um 245±5 6 Revestimiento de no circularidad % ≤6.0 7 Error de concentricidad revestimiento-revestimiento um ≤12.0 8 Longitud de onda de corte del cable nm λcc≤1260   Parámetros de cable Elemenos Parámetros Recuento de fibras 48core Fibra de amortiguación ajustada Diámetro 850μm±50μm Material LSZH Color Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Aqua Miembro de fuerza Kevlar Chaqueta Diámetro 6.2mm Material LSZH/PVC Color naranja   Características mecánicas y ambientales Elementos Unite Parámetros Tensión (largo plazo) N 200 Tensión (a corto plazo) N 660 Crush (largo plazo) N/10cm 200 Crush (corto plazo) N/10cm 1000 Min. Radio de curvatura (dinámico) mm 20D Min. Radio de curvatura (estático) mm 10D Temperatura de funcionamiento ℃ -20~+60 Temperatura de almacenamiento ℃ -20~+60

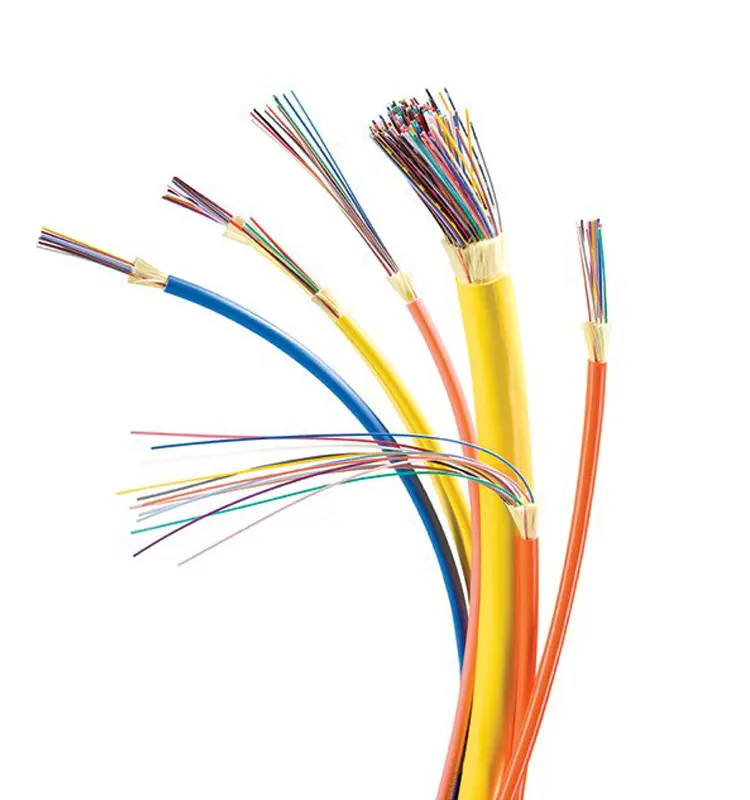

Fotos Parámetros de fibra No. Elementos Unit Especificación OM1 1 Diámetro del campo de modo 850nm um 62±0.5 1330nm um 62±0.5 2 Diámetro del revestimiento um 124.8±0.7 3 No circularidad del revestimiento % ≤0.7 4 Error de concentricidad del revestimiento del núcleo um ≤0.5 5 Diámetro de revestimiento um 245±5 6 Revestimiento de no circularidad % ≤6.0 7 Error de concentricidad revestimiento-revestimiento um ≤12.0 8 Longitud de onda de corte del cable nm λcc≤1260   Parámetros de cable Elemenos Parámetros Recuento de fibras 48core Fibra de amortiguación ajustada Diámetro 850μm±50μm Material LSZH Color Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Aqua Miembro de fuerza Kevlar Chaqueta Diámetro 6.2mm Material LSZH/PVC Color naranja   Características mecánicas y ambientales Elementos Unite Parámetros Tensión (largo plazo) N 200 Tensión (a corto plazo) N 660 Crush (largo plazo) N/10cm 200 Crush (corto plazo) N/10cm 1000 Min. Radio de curvatura (dinámico) mm 20D Min. Radio de curvatura (estático) mm 10D Temperatura de funcionamiento ℃ -20~+60 Temperatura de almacenamiento ℃ -20~+60

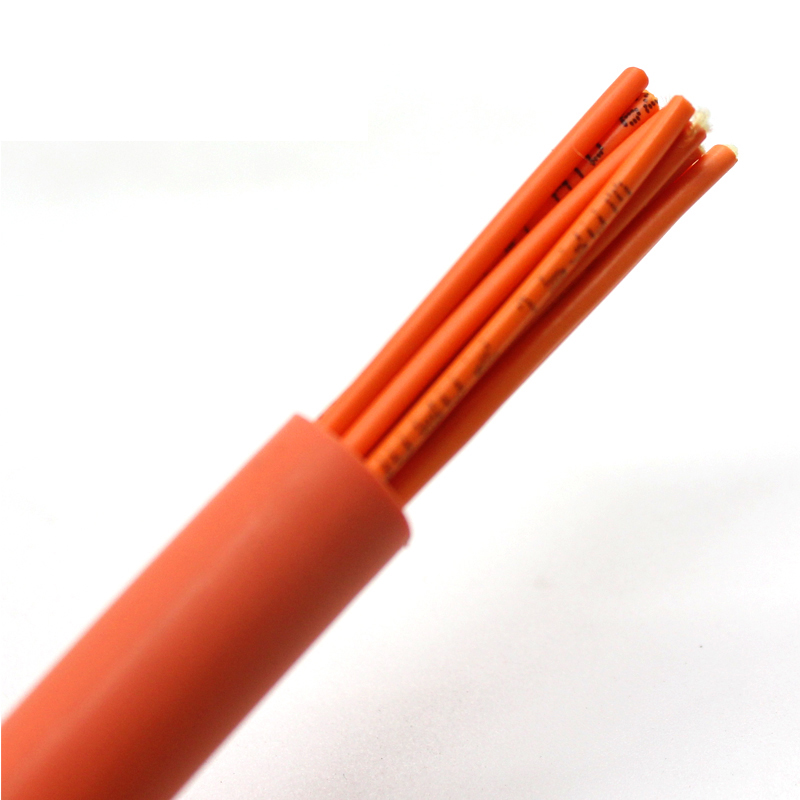

Fotos Parámetros de fibra No. Elementos Unit Especificación OM1   1 Diámetro del campo de modo 850nm um 62±0.5 1330nm um 62±0.5 2 Diámetro del revestimiento um 124.8±0.7 3 No circularidad del revestimiento % ≤0.7 4 Error de concentricidad del revestimiento del núcleo um ≤0.5 5 Diámetro de revestimiento um 245±5 6 Revestimiento de no circularidad % ≤6.0 7 Error de concentricidad revestimiento-revestimiento um ≤12.0 8 Longitud de onda de corte del cable nm λcc≤1260   Parámetros de cable Elemenos Parámetros Recuento de fibras 48core Fibra de amortiguación ajustada Diámetro 850μm±50μm Material LSZH Color Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Aqua Miembro de fuerza Kevlar Chaqueta Diámetro 6.2mm Material LSZH/PVC Color naranja   Características mecánicas y ambientales Elementos Unite Parámetros Tensión (largo plazo) N 200 Tensión (a corto plazo) N 660 Crush (largo plazo) N/10cm 200 Crush (corto plazo) N/10cm 1000 Min. Radio de curvatura (dinámico) mm 20D Min. Radio de curvatura (estático) mm 10D Temperatura de funcionamiento ℃ -20~+60 Temperatura de almacenamiento ℃ -20~+60

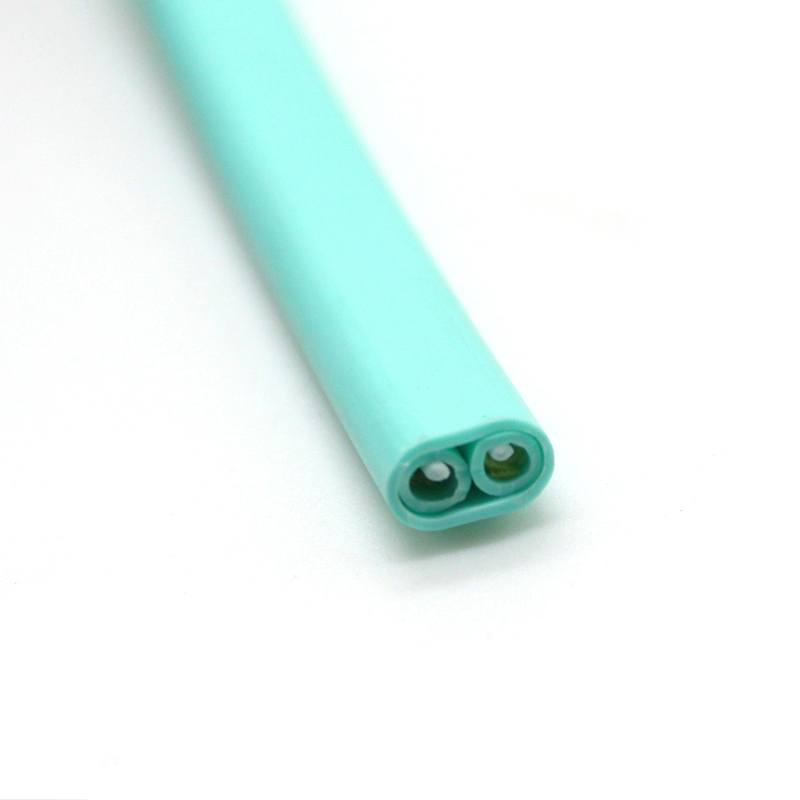

Fotos Parámetros de fibra No. Elementos Unit Especificación OM3 1 Diámetro del campo de modo 850nm um 50±0.5 1300nm um 50±0.5 2 Diámetro del revestimiento um 124.8±0.7 3 No circularidad del revestimiento % ≤0.7 4 Error de concentricidad del revestimiento del núcleo um ≤0.5 5 Diámetro de revestimiento um 245±5 6 Revestimiento de no circularidad % ≤6.0 7 Error de concentricidad revestimiento-revestimiento um ≤12.0 8 Longitud de onda de corte del cable nm λcc≤1260 9 Atenuación (máx.) 850nm dB/km 3.5 1300nm dB/km 1.5

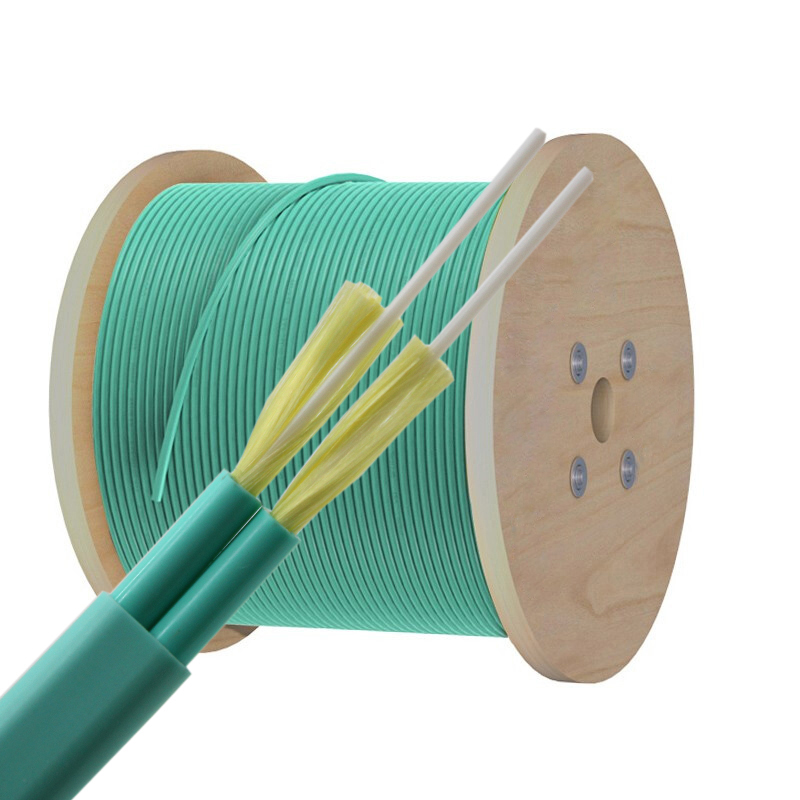

Fotos Parámetros de fibra No. Elementos Unit Especificación OM4   1 Diámetro del campo de modo 850nm um 50±0.5 1300nm um 50±0.5 2 Diámetro del revestimiento um 124.8±0.7 3 No circularidad del revestimiento % ≤0.7 4 Error de concentricidad del revestimiento del núcleo um ≤0.5 5 Diámetro de revestimiento um 245±5 6 Revestimiento de no circularidad % ≤6.0 7 Error de concentricidad revestimiento-revestimiento um ≤12.0 8 Longitud de onda de corte del cable nm λcc≤1260   9 Atenuación (máx.) 850nm dB/km 3.5 1300nm dB/km 1.5

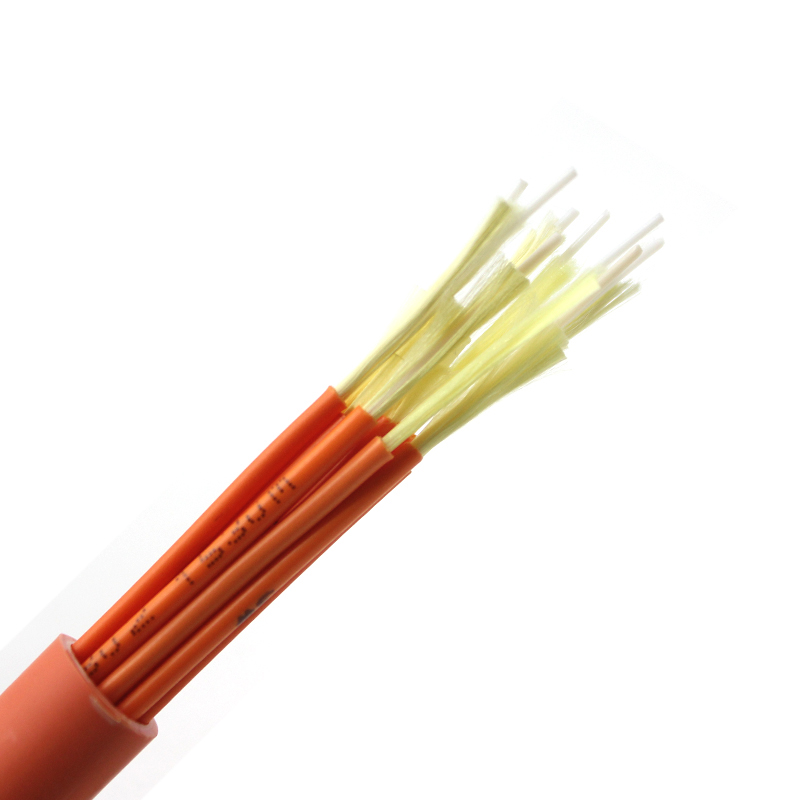

Fotos Parámetros de fibra No. Elementos Unit Especificación OM3   1 Diámetro del campo de modo 850nm um 50±0.5 1300nm um 50±0.5 2 Diámetro del revestimiento um 124.8±0.7 3 No circularidad del revestimiento % ≤0.7 4 Error de concentricidad del revestimiento del núcleo um ≤0.5 5 Diámetro de revestimiento um 245±5 6 Revestimiento de no circularidad % ≤6.0 7 Error de concentricidad revestimiento-revestimiento um ≤12.0 8 Longitud de onda de corte del cable nm λcc≤1260   9 Atenuación (máx.) 850nm dB/km 3.5 1300nm dB/km 1.5

Fotos Parámetros de fibra No. Elementos Unit Especificación SM   1 Diámetro del campo de modo 1300nm um 9±0.5 1550nm um 9±0.5 2 Diámetro del revestimiento um 124.8±0.7 3 No circularidad del revestimiento % ≤0.7 4 Error de concentricidad del revestimiento del núcleo um ≤0.5 5 Diámetro de revestimiento um 245±5 6 Revestimiento de no circularidad % ≤6.0 7 Error de concentricidad revestimiento-revestimiento um ≤12.0 8 Longitud de onda de corte del cable nm λcc≤1260   Parámetros de cable Elemenos Parámetros Recuento de fibras 48core Fibra de amortiguación ajustada Diámetro 850μm±50μm Material LSZH Color Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Aqua Miembro de fuerza Kevlar Chaqueta Diámetro 6.2mm Material LSZH/PVC Color naranja   Características mecánicas y ambientales Elementos Unite Parámetros Tensión (largo plazo) N 200 Tensión (a corto plazo) N 660 Crush (largo plazo) N/10cm 200 Crush (corto plazo) N/10cm 1000 Min. Radio de curvatura (dinámico) mm 20D Min. Radio de curvatura (estático) mm 10D Temperatura de funcionamiento ℃ -20~+60 Temperatura de almacenamiento ℃ -20~+60

Fotos Parámetros de fibra No. Elementos Unit Especificación OM1   1 Diámetro del campo de modo 850nm um 62±0.5 1330nm um 62±0.5 2 Diámetro del revestimiento um 124.8±0.7 3 No circularidad del revestimiento % ≤0.7 4 Error de concentricidad del revestimiento del núcleo um ≤0.5 5 Diámetro de revestimiento um 245±5 6 Revestimiento de no circularidad % ≤6.0 7 Error de concentricidad revestimiento-revestimiento um ≤12.0 8 Longitud de onda de corte del cable nm λcc≤1260   Parámetros de cable Elemenos Parámetros Recuento de fibras 48core Fibra de amortiguación ajustada Diámetro 850μm±50μm Material LSZH Color Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Aqua Miembro de fuerza Kevlar Chaqueta Diámetro 6.2mm Material LSZH/PVC Color naranja Características mecánicas y ambientales Elementos Unite Parámetros Tensión (largo plazo) N 200 Tensión (a corto plazo) N 660 Crush (largo plazo) N/10cm 200 Crush (corto plazo) N/10cm 1000 Min. Radio de curvatura (dinámico) mm 20D Min. Radio de curvatura (estático) mm 10D Temperatura de funcionamiento ℃ -20~+60 Temperatura de almacenamiento ℃ -20~+60

Fotos Parámetros de fibra No. Elementos Unit Especificación OM2   1 Diámetro del campo de modo 850nm um 50±0.5 1300nm um 50±0.5 2 Diámetro del revestimiento um 124.8±0.7 3 No circularidad del revestimiento % ≤0.7 4 Error de concentricidad del revestimiento del núcleo um ≤0.5 5 Diámetro de revestimiento um 245±5 6 Revestimiento de no circularidad % ≤6.0 7 Error de concentricidad revestimiento-revestimiento um ≤12.0 8 Longitud de onda de corte del cable nm λcc≤1260   9 Atenuación (máx.) 850nm dB/km 3.5 1300nm dB/km 1.5   Parámetros de cable Elemenos Parámetros Recuento de fibras 12 Fibra de amortiguación ajustada Diámetro 850μm±50μm Material LSZH Color Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Aqua Miembro de fuerza Kevlar Chaqueta Diámetro 6.2mm±0.2mm Material LSZH/PVC Color naranja   Características mecánicas y ambientales Elementos Unite Parámetros Tensión (largo plazo) N 200 Tensión (a corto plazo) N 660 Crush (largo plazo) N/10cm 200 Crush (corto plazo) N/10cm 1000 Min. Radio de curvatura (dinámico) mm 20D Min. Radio de curvatura (estático) mm 10D Temperatura de funcionamiento ℃ -20~+60 Temperatura de almacenamiento ℃ -20~+60

Fotos Parámetros de fibra No. Elementos Unit Especificación OM3   1 Diámetro del campo de modo 850nm um 50±0.5 1300nm um 50±0.5 2 Diámetro del revestimiento um 124.8±0.7 3 No circularidad del revestimiento % ≤0.7 4 Error de concentricidad del revestimiento del núcleo um ≤0.5 5 Diámetro de revestimiento um 245±5 6 Revestimiento de no circularidad % ≤6.0 7 Error de concentricidad revestimiento-revestimiento um ≤12.0 8 Longitud de onda de corte del cable nm λcc≤1260   9 Atenuación (máx.) 850nm dB/km 3.5 1300nm dB/km 1.5   Parámetros de cable Elemenos Parámetros Recuento de fibras 12 Fibra de amortiguación ajustada Diámetro 850μm±50μm Material LSZH Color Azul Naranja Verde Marrón Gris Blanco Rojo Negro Amarillo Violeta Rosa Aqua Miembro de fuerza Kevlar Chaqueta Diámetro 6.2mm±0.2mm Material LSZH/PVC Color naranja   Características mecánicas y ambientales Elementos Unite Parámetros Tensión (largo plazo) N 200 Tensión (a corto plazo) N 660 Crush (largo plazo) N/10cm 200 Crush (corto plazo) N/10cm 1000 Min. Radio de curvatura (dinámico) mm 20D Min. Radio de curvatura (estático) mm 10D Temperatura de funcionamiento ℃ -20~+60 Temperatura de almacenamiento ℃ -20~+60
